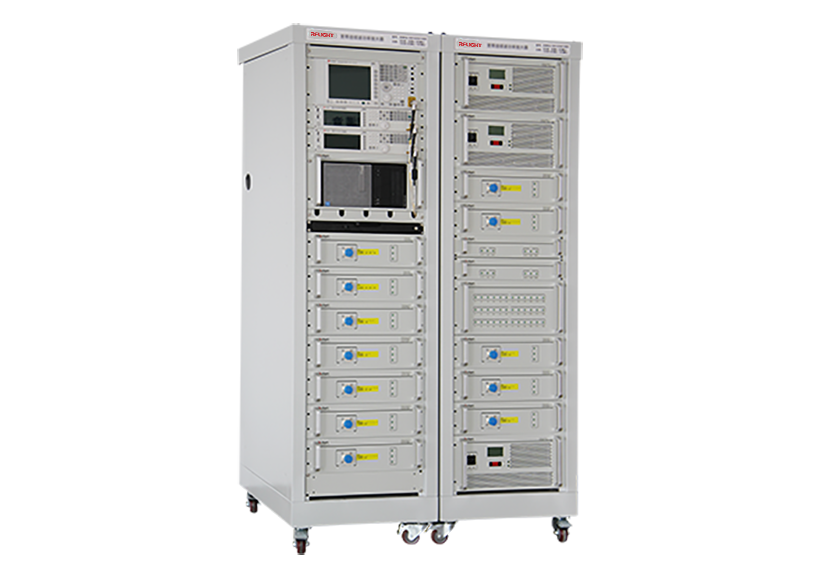

Гетеродинная многопорядковая система тестирования интермодуляции

Сетевая среда становится все более и более сложной, и сигналы различных систем должны сосуществовать в системе оптимизации сети, что приводит к интермодуляционной интерференции между системами. Гетеродинная многопорядковая интермодуляционная тестовая система используется для реализации межсистемного интермодуляционного теста пассивных компонентов для эффективной оценки межсистемных интермодуляционных характеристик пассивных компонентов, чтобы обеспечить и улучшить качество сети распределенных беспроводных систем внутри помещений.

Описание продукции Технические показатели

Описание товара

Поскольку сетевая среда становится все более сложной, сигналы различных систем должны сосуществовать в системе оптимизации сети, что приводит к интермодуляционным помехам между системами. Гетеродинная многопорядковая система тестирования интермодуляции используется для реализации межсистемного тестирования интермодуляции пассивных компонентов для эффективной оценки межсистемных интермодуляционных характеристик пассивных компонентов, чтобы обеспечить и улучшить качество сети распределенных беспроводных систем внутри помещений.

Программа испытаний PIM：

Параметры продукции

Параметры спецификации гетеродинной многопорядковой интермодуляционной тестовой системы NTPIM-0727S

1. широкополосный активный усилитель, являющийся частью типа оборудования и применяемой системы связи:

номер модели	Телекоммуникационные стандарты	полоса излучения	Линейная выходная мощность
NTPIM-0710	CDMA/AMPS/GSM/EGSM	728-960MHz	20-46dBm перестраиваемый
NTPIM-1822	DSC 1800/PCS 1900/UMTS-FDD/TD-SCDMA A or F	1805-2170MHz	20-46dBm перестраиваемый
NTPIM-2327	TD-D/LTE2600	2300-2700MHz	20-46dBm перестраиваемый

2. пассивная часть типа оборудования и применяемой системы связи:

номер модели	полоса излучения	частотный диапазон приемника
NTPIM-900A	925-960MHz	880-915MHz
NTPIM-1800A	1805-1880MHz	1710-1785MHz
NTPIM-900/900-TDF	925-960MHz	1885-1915MHz
NTPIM-900/1800-900	925-1880MHz	880-915MHz
NTPIM-1800/TDF-1800	1805-1915MHz	1710-1735MHz
NTPIM-1800/TDA-TDE	1805-2025MHz	2320-2370MHz
NTPIM-TDF/TDA-1800	1805-2025MHz	1710-1735MHz
NTPIM-TDA/TDE-1800	2010-2400MHz	1710-1735MHz
NTPIM-TDA/TDD-900	2010-2635MHz	880-915MHz
NTPIM-TDE/TDD-1800	2300-2635MHz	1710-1735MHz
NTPIM-TDE/TDD-TDF	2300-2635MHz	1885-1915MHz
NTPIM-TDE/TDD-TDA	2300-2635MHz	2010-2025MHz

3. тип оборудования коммутационной матрицы и применяемая система связи:

номер модели	полоса излучения
NTSPDT-1×3	DC-4000MHz
NTSPDT-3×1	DC-4000MHz
NTSPDT-3×36	DC-4000MHz

Технические индикаторы

Характеристики продукта：

Тестовый диапазон может охватывать 700MHz~2700MHz.

Поддержка 700BAND, CDMA800, EGSM900, DCS1800, PCS1900, TD-SCDMA2000, WCDMA2100, LTE2600, TDF, TDD, TDE межсистемного и межсистемного интермодуляционного теста, значение интермодуляции системы достигает -168dBc@2*43dBm ниже.

От коммутационной матрицы требуется возможность произвольного объединения и автоматического переключения, а количество тестовых портов соответствует требованиям к подключению системы.

Визуализация предлагает схему путей подключения, и программа заполняет ее автоматически.

Данные испытаний и измерений поддерживают загрузку в базу данных.

Все устройства имеют функцию сетевого взаимодействия.
