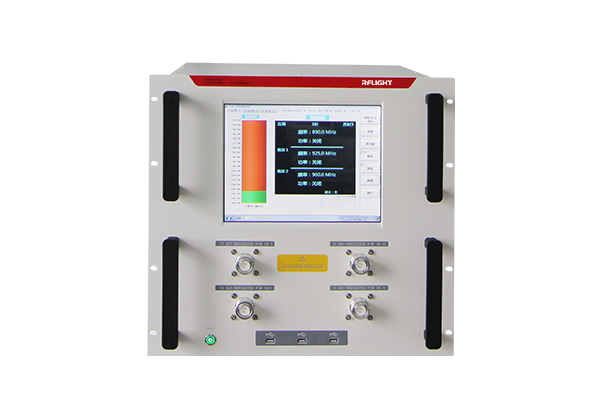

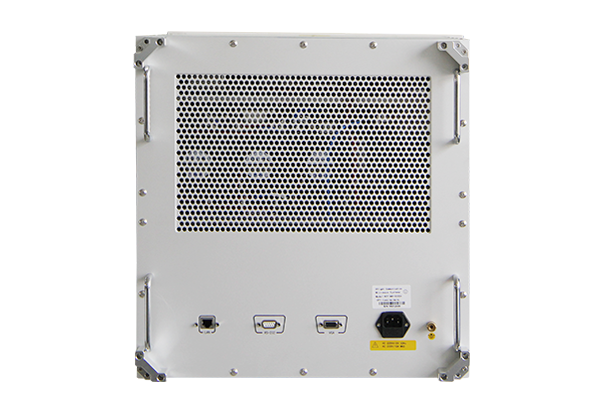

台式互调仪

NTPIM-XXXXD系列台式无源互调测试仪具有性能稳定、准确性高、功耗低、操作简便、便于灵活组合扩展等诸多优点。该互调仪测试端口上限输出功率可达以上46dBm（注：可以根据客户要求定制载波功率提高到50dBm)，具有高达-168dBc互调失真测试，以及多种保护功能。

产品描述技术指标

产品描述

台式互调仪技术指标（双反射模式）

工作模式：

双反射模式

测试端口输出功率：

测试端口输出功率.

功率精度：

±0.35dB

系统自身互调：

≤-168dBc typical (每端口反射模式，90％的频段内 ) /（2x 43dBm）

系统软件：

a) 软件支持 3、5、7、9、11阶反射互调产物测试

b) 可选测量模式：点频测试/时域测试/扫频测试

c) 远程控制： LAN口；

d) 自动创建测试报告，可用文档及截图形式导出

e) 软件可调参数：

-测试频率和扫频范围

-互调测试步进

-载波功率

-测试阶数

-单次/重复测试

-dBm/dBc单位转换

信号源：

a) 频率精确度:±2ppm,typical ±5ppm,maximum；

接收机：

a) 平均低噪：-130dBm,typical (-135dBm maximum)

b) 动态范围：75dB, typical

c) 接收机测试范围： -55 to -130dBm

d) 精准度：±1.5dB@ -110dBm（typical）

设备保护和检测功能：

过流保护；

过压保护；

过温度保护；（≥+60℃）

当设备开路或短路时发驻波告警,立刻停止工作，输出端开路或短路不应烧毁功放

工作温度：

上限工作温度：+0…+45℃

推荐工作温度：+10…+25℃

电源规格：

220V±10% 50/60Hz

机箱尺寸：

宽度：19英寸，高度：≥6U，深度：600mm

特殊频段因无源器件的尺寸关系，需采用组合式结构。

配置：

内置工控机、触摸屏

产品特性

频率覆盖700BAND、CDMA800、EGSM900、GSM900、DCS1800、 TD-SCDMA1800、PCS1900、 TD-SCDMA2000、WCDMA2100、LTE2600。

系统三阶互调测试灵敏度高于-168dBc，满足各种无源器件测试。

可进行3、5、7、9等高阶互调信号分析。

具有多种保护及检测功能。

灵活多变的组合方式，较低成本实现单频段，全频段测试。

散热效率高，稳定可靠，能出具标准的书面报告。

通过软件控制，轻松实现点频、扫频测试，传输、反射测试自由切换。

性价比高。

产品参数

NTPIM-XXXXD系列无源互调测试仪规格参数: 以反射/传输台式无源互调测试议型号为例

型号	发射频段	接收频段	互调阶次
NTPIM-700DB	728-746MHz	698-716MHz	IM3-IM9
NTPIM-L700DB	728-757MHz	776-787MHz	IM3-IM9
NTPIM-H700DB	758-803MHz	703-748MHz	IM3-IM9
NTPIM-D800DB	790-822MHz	832-862MHz	IM3-IM9
NTPIM-800DB	869-894MHz	824-849MHz	IM3-IM9
NTPIM-900DB	925-960MHz	880-915MHz	IM3-IM9
NTPIM-1800DB	1805-1880MHz	1710-1785MHz	IM3-IM9
NTPIM-T1800DB	1880-1900MHz	1915-1920MHz	IM3
NTPIM-1900DB	1930-1990MHz	1850-1910MHz	IM3-IM9
NTPIM-T2000DB	2017.5-2025MHz	2010MHz	IM3
NTPIM-2100DB	2110-2170MHz	1920-2060MHz	IM3-IM9
NTPIM-2600DB	2620-2695MHz	2545-2580MHz	IM3-IM9

注：

上表为常规频段，特殊频段可以定制；

如因双工器等其它器件的体积大小因素，不能集成在6U机箱内的，将采用其它的集成方式；

支持单反射、双反射以及反射传输模式；

支持内置工控机带触摸屏、内置工控机外置显示器，外置电脑和显示器。

技术指标

主要技术参数

测试信号：

频率：可以实现AMPS800、EGSM900、GSM900、DCS1800、PCS1900、TD-SCDMA A/B，UMTS2100兼容。

频率精确度：±2ppm typical ±5ppm，maximum。

测试端口功率：2路功率为20dBm ≤ +46dBm的载波信号。

输出功率精度：±0.25dB typical ±0.3dB maximum。

显示：在电脑上显示。

存储：将测试结果存储到电脑上并通过专用接口取出，自动创建测试报告，以Word形式导出，所有测试数据可以以截图形式导出。

接收机技术指标：

平均底噪：-138dBm，maximum

动态范围：80dB，typical。

上限工作输入功率：-63dBm RMS（发射和接受频率混合）。

要求安全输入功率：20dBm（在任何频率上的混合功率）。

反射功率保护: 50dBm（100Watt)

过驻波保护：VSWR≥3。

过温度保护：≥60℃。

自身互调（2×43dBm）：< -168dBc（标准产品反射模式） < -172dBc maximum
（2×43dBm）：< -160dBc typical（传输模式） < -163dBc maximum

尺寸：480mm（W）×600mm（D）×225mm（H）（单层）

预热时间：3分钟。

电源规格：100~240V AC，50/60Hz。

工作温度：上限工作温度范围 -10~+45℃；推荐工作温度范围+15~+25℃。

系统软件：

测量模式：点频测试、时域测试、扫频测试

远程控制（可选）：RS232、USB、LAN（TCP/IP）

新型号

台式无源互调测试仪（NTPIM-XXXD系列，单反射测量模式）
序号	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
序号	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
1	NTPIM-600D	TX频段: 617MHz-652MHz RX频段: 663MHz-698MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
2	NTPIM-700D	TX频段：728MHz-746MHz RX频段：698MHz-716MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
3	NTPIM-H700D	TX频段：758MHz-803MHz RX频段：703MHz-748MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
4	NTPIM-L700D	TX频段：728MHz-757MHz RX频段：776MHz-787MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
5	NTPIM-800D	TX频段：869MHz–894MHz RX频段：824MHz–849 MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
6	NTPIM-D800D	TX频段：790MHz-822MHz RX频段：832MHz-862MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
7	NTPIM-900D	TX频段：925MHz-960MHz RX频段：880MHz-915MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
8	NTPIM-1800D	TX频段：1805MHz-1880MHz RX频段：1710MHz-1785MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
9	NTPIM-1900D	TX频段：1930MHz-1990MHz RX频段：1850MHz-1910MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
10	NTPIM-2100D	TX频段：2110MHz-2170MHz RX频段：1920MHz-2060MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
11	NTPIM-2600D	TX频段：2620MHz-2695MHz RX频段：2545MHz-2580MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
12	NTPIM-T1800D	TX频段：1880MHz-1900MHz RX频段：1915MHz-1920MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
13	NTPIM-1400D	TX频段：1475.9MHz-1518MHz RX频段：1406MHz-1462.9MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
14	NTPIM-2300D	TX频段：2350MHz-2400MHz RX频段：2300MHz-2340MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
15	NTPIM-3500D	TX频段：3510MHz-3590MHz RX频段：3410MHz-3490MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
16	NTPIM-4900D	TX频段：4920MHz-4990MHz RX频段：4810MHz-4880MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
台式无源互调测试仪（NTPIM-XXXDB系列，反射传输测量模式）
序号	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
序号	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
1	NTPIM-600DB	TX频段: 617MHz-652MHz RX频段: 663MHz-698MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
2	NTPIM-700DB	TX频段：728MHz-746MHz RX频段：698MHz-716MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
3	NTPIM-H700DB	TX频段：758MHz-803MHz RX频段：703MHz-748MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
4	NTPIM-L700DB	TX频段：728MHz-757MHz RX频段：776MHz-787MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
5	NTPIM-800DB	TX频段：869MHz–894MHz RX频段：824MHz–849 MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
6	NTPIM-D800DB	TX频段：790MHz-822MHz RX频段：832MHz-862MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
7	NTPIM-900DB	TX频段：925MHz-960MHz RX频段：880MHz-915MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
8	NTPIM-1800DB	TX频段：1805MHz-1880MHz RX频段：1710MHz-1785MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
9	NTPIM-1900DB	TX频段：1930MHz-1990MHz RX频段：1850MHz-1910MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
10	NTPIM-2100DB	TX频段：2110MHz-2170MHz RX频段：1920MHz-2060MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
11	NTPIM-2600DB	TX频段：2620MHz-2695MHz RX频段：2545MHz-2580MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
12	NTPIM-T1800DB	TX频段：1880MHz-1900MHz RX频段：1915MHz-1920MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
13	NTPIM-1400DB	TX频段：1475.9MHz-1518MHz RX频段：1406MHz-1462.9MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
14	NTPIM-2300DB	TX频段：2350MHz-2400MHz RX频段：2300MHz-2340MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
15	NTPIM-3500DB	TX频段：3510MHz-3590MHz RX频段：3410MHz-3490MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
16	NTPIM-4900DB	TX频段：4920MHz-4990MHz RX频段：4810MHz-4880MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
台式无源互调测试仪（NTPIMD-XXXDA系列，双反射测量模式）
序号	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
序号	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
1	NTPIMD-600DA	TX频段: 617MHz-652MHz RX频段: 663MHz-698MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
2	NTPIMD-700DA	TX频段：728MHz-746MHz RX频段：698MHz-716MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
3	NTPIMD-H700DA	TX频段：758MHz-803MHz RX频段：703MHz-748MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
4	NTPIMD-L700DA	TX频段：728MHz-757MHz RX频段：776MHz-787MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
5	NTPIMD-800DA	TX频段：869MHz–894MHz RX频段：824MHz–849 MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
6	NTPIMD-D800DA	TX频段：790MHz-822MHz RX频段：832MHz-862MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
7	NTPIMD-900DA	TX频段：925MHz-960MHz RX频段：880MHz-915MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
8	NTPIMD-1800DA	TX频段：1805MHz-1880MHz RX频段：1710MHz-1785MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
9	NTPIMD-1900DA	TX频段：1930MHz-1990MHz RX频段：1850MHz-1910MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
10	NTPIMD-2100DA	TX频段：2110MHz-2170MHz RX频段：1920MHz-2060MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
11	NTPIMD-2600DA	TX频段：2620MHz-2695MHz RX频段：2545MHz-2580MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
12	NTPIMD-T1800DA	TX频段：1880MHz-1900MHz RX频段：1915MHz-1920MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
13	NTPIMD-1400DA	TX频段：1475.9MHz-1518MHz RX频段：1406MHz-1462.9MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
14	NTPIMD-2300DA	TX频段：2350MHz-2400MHz RX频段：2300MHz-2340MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
15	NTPIMD-3500DA	TX频段：3510MHz-3590MHz RX频段：3410MHz-3490MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
16	NTPIMD-4900DA	TX频段：4920MHz-4990MHz RX频段：4810MHz-4880MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
