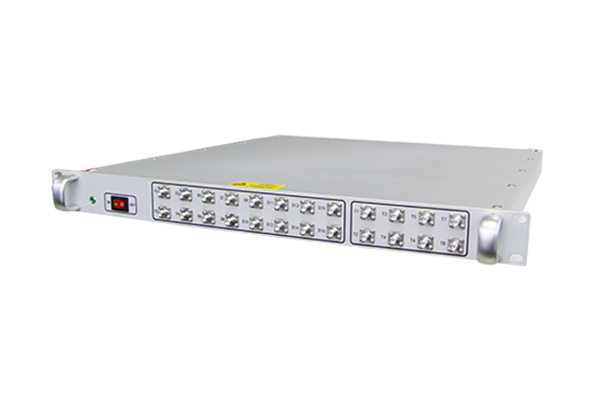

NTR-3000固态开关矩阵

NTR-3000固态开关矩阵

NTR-3000开关矩阵用于射频通道的输入和输出之间的任意选通。具有8个输入端口和16个输出端口。各输入、输出通道可以并行工作，可以远程自动控制通道的选择。

产品描述技术指标

产品特性

NTR-3000开关矩阵用于射频通道的输入和输出之间的任意选通。具有8个输入端口和16个输出端口。各输入、输出通道可以并行工作，可以远程自动控制通道的选择。

功能应用

采用固态开关实现，具有使用寿命长、测试稳定可靠、体积小等优点

测试通道灵活配置，提升测试效率

便于上机柜安装，布线

便于ATE软件开发

技术指标

技术指标：

频率范围：0.6-6GHz
端口驻波：≤1.3@0.6-3GHz≤1.4@3-6GHz
通道插损：<10dB@0.6-3GHz<13dB@3-6GHz
隔离度：>80dB@0.6-6GGHz
通道上限可承受输入功率：>1W
通道底噪：≤-90dBm/MHz
通道平坦度：≤2dB@0.6-6GHz
温漂插损变化：每5度<0.2dB

接口类型：

对外射频接口N-female

开关类型：

固态吸收式，全阻塞工作模式，并且所有输入、输出通道可并行工作;
开关10万次切换插损波动<0.1dB；
支持1W内功率热切换；
可监控开关工作环境温度；
开关工作温度<60℃；
通道切换稳定时间<5ms；

软件支持：

软件接口支持SCPI指令;
手动或自动设置开关矩阵IP；
远程控制方式：LAN；

工作供电方式：

支持-48V供电

其他性能：

整机接合处要求整齐、良好，不许有锐角；
走线无裸线用导线槽、螺线管、软管等整齐、有序保护及布置固定；
外壳必须采用硬接地措施，接地良好；

噪声：

整机噪音：<35dB

新型号

序号	名称	型号	关键技术指标

1	固态开关矩阵	NT-2X18NS	频率：100MHz-6GHz
2		NT-2X36NS
3		NT-4X72NS
