传导抗扰度测试系统
传导抗扰度测试系统
传导抗扰度测试系统
概要描述
传导抗扰度测试项目用于检验受试设备(EUT)承受耦合到与EUT有关电缆和电源上的射频信号的能力。要求通过注入探头施加干扰在EUT线束时，EUT不应出现任何故障、性能降低或偏离规定的指标值，或超出单个设备和分系统规范中给出的指标允差。在如今许多做军品的客户中，它早就被贴上了军品EMC检测必检的标签。
应用场景

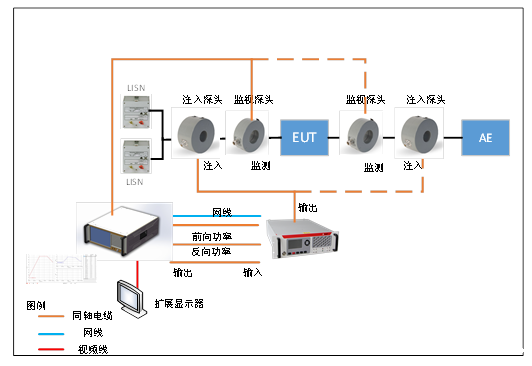

射频传导抗扰度测试系统采用一体化设计，内置集成信号发生器、RF功率放大器及RF功率计。各设备可以独立使用，可选外置功率放大器。内部的宽带功放（Class A）驱动耦合/去耦网络（CDN）、电磁钳（EM-钳）以及电流钳得到标准要求的测试电平。测试频率范围4 KHz ～ 400 MHz, 满足ISO 11452-4、IEC 61000-4-6、EN 61000-4-6、GB/T 17626.6、ISO 7637-4、GB/T 33014.4、GJB 151B-CS114、YY 0505等标准要求。
主要技术参数
技术指标：
| 信号源参数 | |
| 频率范围 | 4kHz~400MHz |
| 功率范围 | -60dBm~+10dBm |
| 谐波 | 4kHz≤f≤100MHz ＜-35dBc |
| 100MHz＜f≤300MHz ＜-30dBc | |
| 300MHz＜f≤400MHz ＜-27dBc | |
| 非谐波 | 4kHz≤f≤100MHz ＜-50dBc |
| 100MHz＜f≤300MHz ＜-55dBc | |
| 300MHz＜f≤400MHz ＜-49dBc | |
| AM调制 | 调制度：1%~99% |
| 调制频率：20Hz~20kHz | |
| FM调制 | 频偏：20Hz~100kHz |
| 调制频率：20Hz~80KHz | |
| PM调制 | 0~10弧度，调制频率：1Hz~20kHz |
| Pluse | 脉宽：100us~1s，脉冲周期：200uS~2S，关断比>40dB |
| 频谱分析仪参数 | |
| 频率范围 | 10Hz~1GHz |
| RBW | 1Hz~250kHz |
| 频率精度 | 1Hz |
| DANL | -110dBm@10Hz |
| -130dBm@1GHz | |
| 输入幅度范围 | DANL~10dBm |
| 功率放大器参数 | |
| 频率范围 | 4kHz～400MHz |
| 额定功率 | 40 @4kHz～9kHz |
| 100 @9kHz～400MHz | |
| 谐波拟制 | ≤-13 @4kHz～9kHz |
| ≤-15 @9kHz～400MHz | |
| 功率计参数 | |
| 频率范围 | 4kHz~500MHz |
| 功率测量范围 | -65dBm~+10dBm |
| +20dBm不损坏 | |
| 探头匹配性 | |
| 适用FCC，Solar，Montena等厂家多型注入探头 | |
| 标准兼容性 | |
| GJB151B——CS114 | |
| GJB 1389A，GJB8848传导安全裕度 | |
| GB/T 17626.6、IEC61000-4-6，EN 61000-4-6 | |
| ISO 11452-4、ISO 11451-4 | |
| RTCA/DO－160G | |
| 注：下单时请备注测试软件功能 | |
| 内置嵌入式系统，配套自动测试软件，支持外部屏幕扩展 | |
| 体积重量：4U标准机架，10kg | |
| 电源要求：220V，10A | |
