辐射抗扰度测试系统
辐射抗扰度测试系统
辐射抗扰度测试系统
概要描述
辐射抗扰度（RS）：又称为辐射敏感度，是最基本的EMS测试项目之一，指各种装置、设备或系统，在存在辐射的情况下，抵抗辐射的一种能力，全称Radiate Susceptibility。
辐射抗扰度（Radiate Susceptibility）：又称为辐射敏感度，是最基本的EMS测试项目之一，指各种装置、设备或系统，在存在辐射的情况下，抵抗辐射的一种能力。敏感度越高，抗干扰的能力越低。测试抗扰度仪器最重要的就是信号发生器,功率放大器和发射天线三样东西。
应用场景

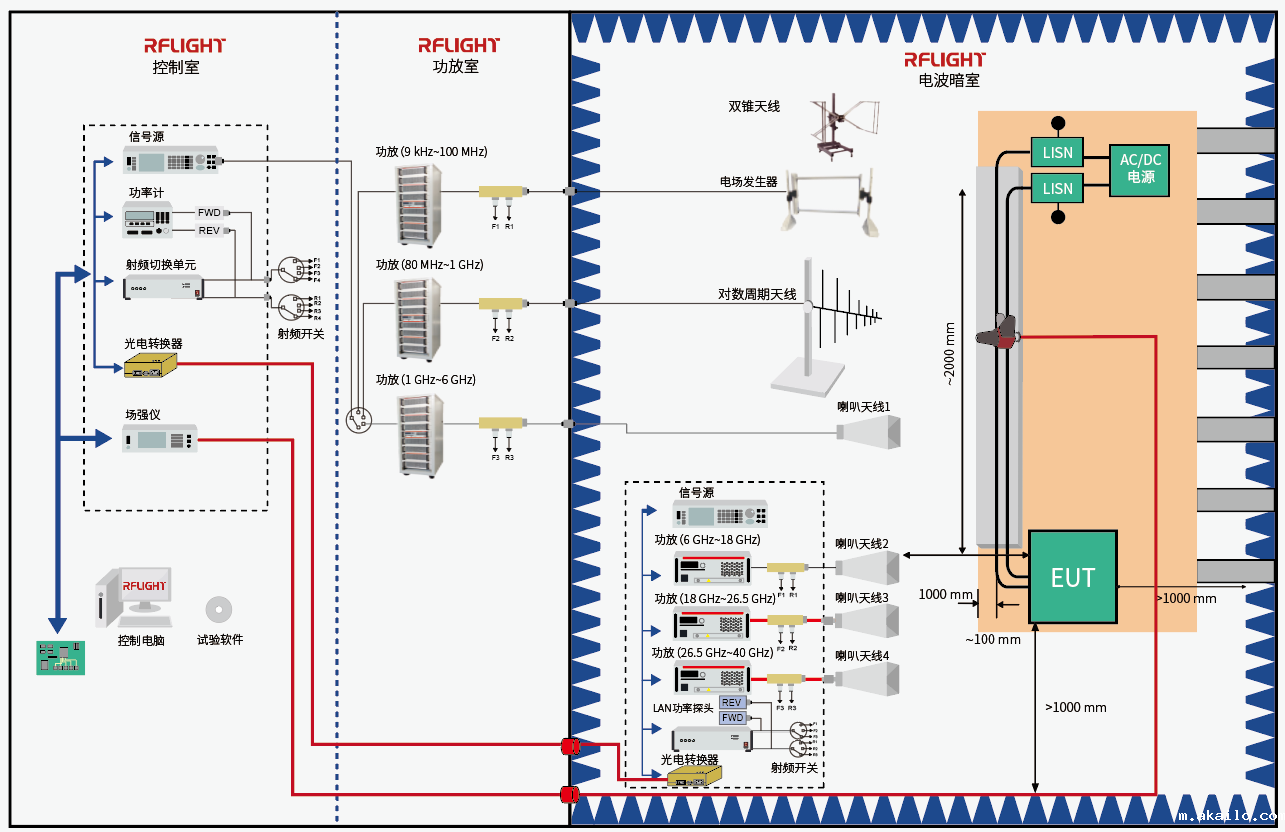

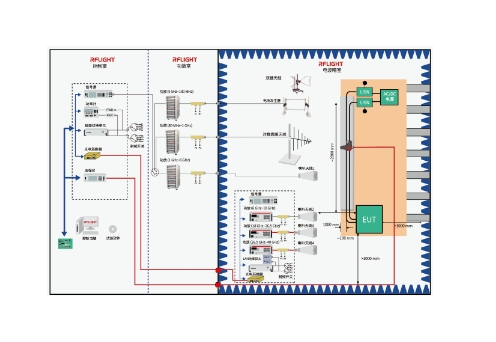

系统包括信号发生器、功放、发射天线、射频开关、功率计、场强仪、线路阻抗稳定网络、测试软件等，试验期间，EUT通过线路阻抗稳定网络（LISN）供电，并使其模拟正常工作状态。信号源模拟干扰信号，经功放放大，通过发射天线对被测物的各个面进行辐射电场干扰，同时观察设备在此干扰下是否敏感。满足YY0505-2012，GB/T 17626.3，EN60601-1-2、EN55032，EN55035、EN55032，EN55035、RS101，RS103，RS105标准要求。
主要技术参数
系统配置：
| 名称 | 型号 | 描述 |
| 信号发生器 | N5173B | 模拟信号源，9kHz-40GHz，含步进衰减器、模拟调制、脉冲调制和机柜安装件 |
| 功率计主机 | N1914A | 双通道功率计 |
| 功率计探头 | E9304A | 10kHz-6GHz，-60dBm至+20dBm |
| 功率计探头 | L2054XA | 平均值功率探头，10MHz-40GHz,-70～+20dBm功率探头 |
| 场强计 | 根据用户要求定制，满足测试需求。 | 场强探头,10kHz -40GHz, 0.5-800V/m电场探头套件,含主机，探头激光供电 |
| 发射天线组 | 根据用户要求定制，满足测试需求。 | 满足10KHz～40GHz频段覆盖 |
| 功率放大器组 | NTWPA-10k013500 | 10kHz-100MHz平均功率 3500W ，固态功放 |
| NTWPA-0081020001000E | 80MHz-400MHz平均功率 2000W，400MHz-1GHz平均功率 1000W ，固态功放 | |
| NTWPA-1060200P | 固态功率放大器,1GHz-6GHz，200W，内置定向耦合器 | |
| NTWPA-60180300 | 固态功率放大器,6GHz-18GHz;300W CW | |
| NTWPA-180265100 | 固态功率放大器,18GHz-26.5GHz;100W CW | |
| NTWPA-265400100 | 固态功率放大器,26.5GHz-40GHz;100W CW |
