概要描述
该系统将信号源、功率计、开关矩阵、频谱分析仪、功率放大器、主控平台、馈线等集成，用于开展外部射频电磁环境敏感性试验，具体试验方法参考GJB8848-2016中的“11.5差模注入法”。
我公司在“11.5差模注入法”方法基础上，提出优化测试解决方案，已申请发明专利《一种电磁兼容敏感度测试用差模注入测试方法及系统》。
应用场景

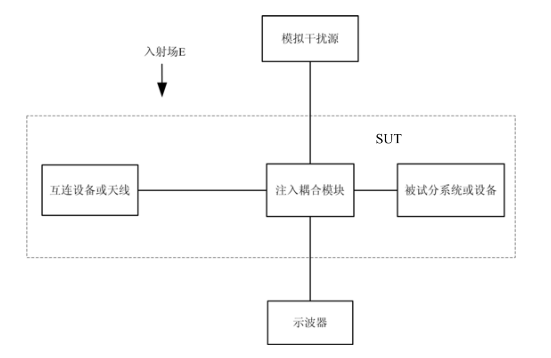

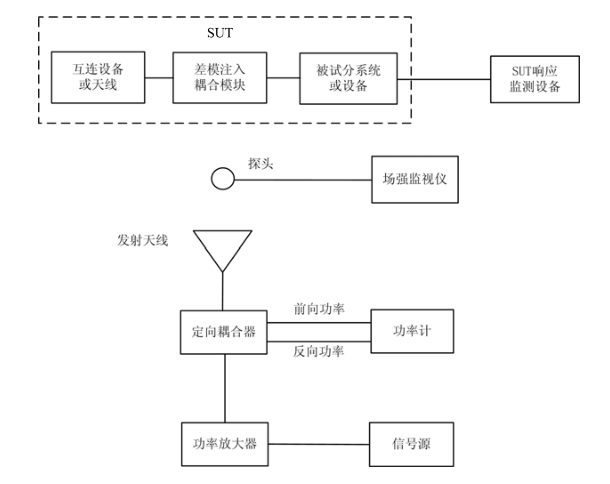

系统链路：
1、校准链路
2、测试链路
主要技术参数
测试流程：
根据GJB8848-2016中的“11.5差模注入法”，系统测试主要分为4步骤：

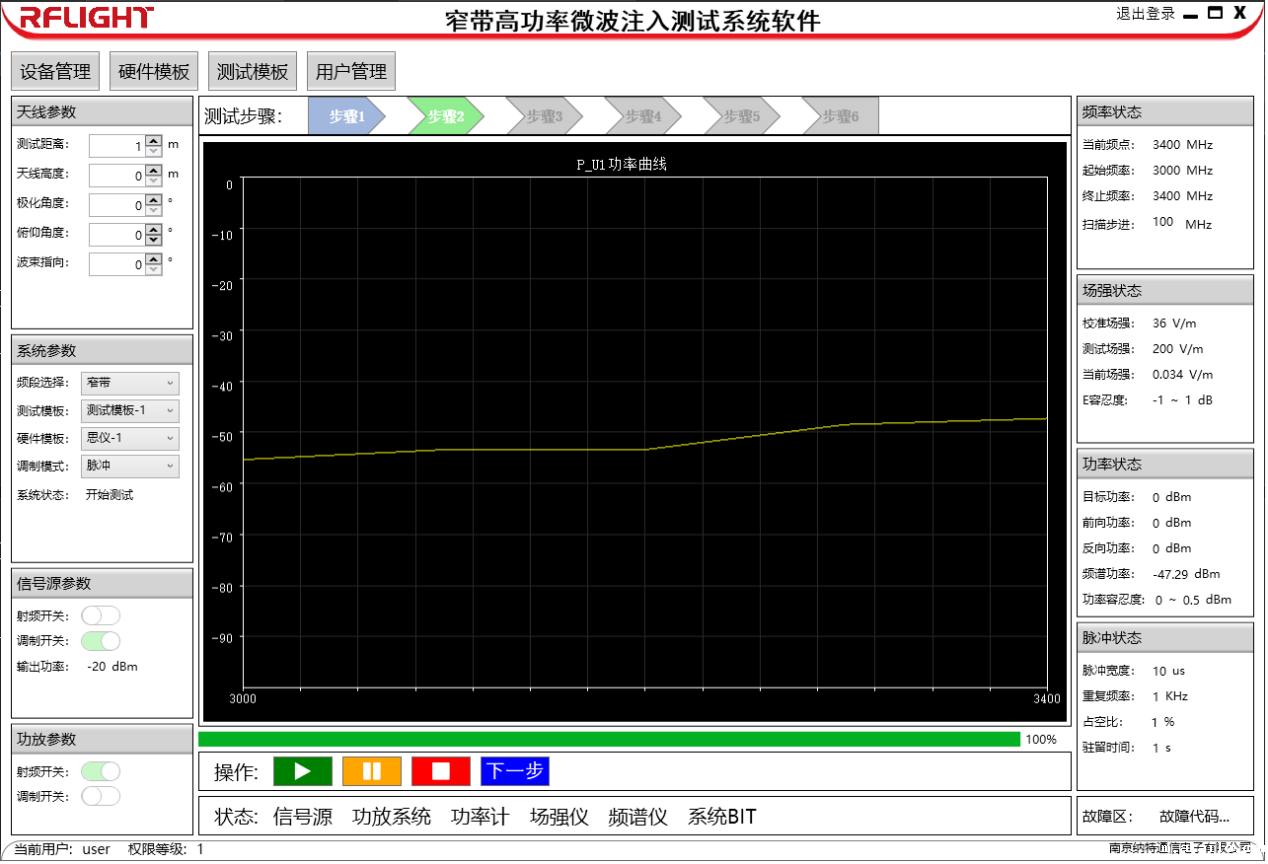

1、在系统工作在线性区内，选取合适场强E1照射差模注入耦合模块，获取监测端口频率响应U1；

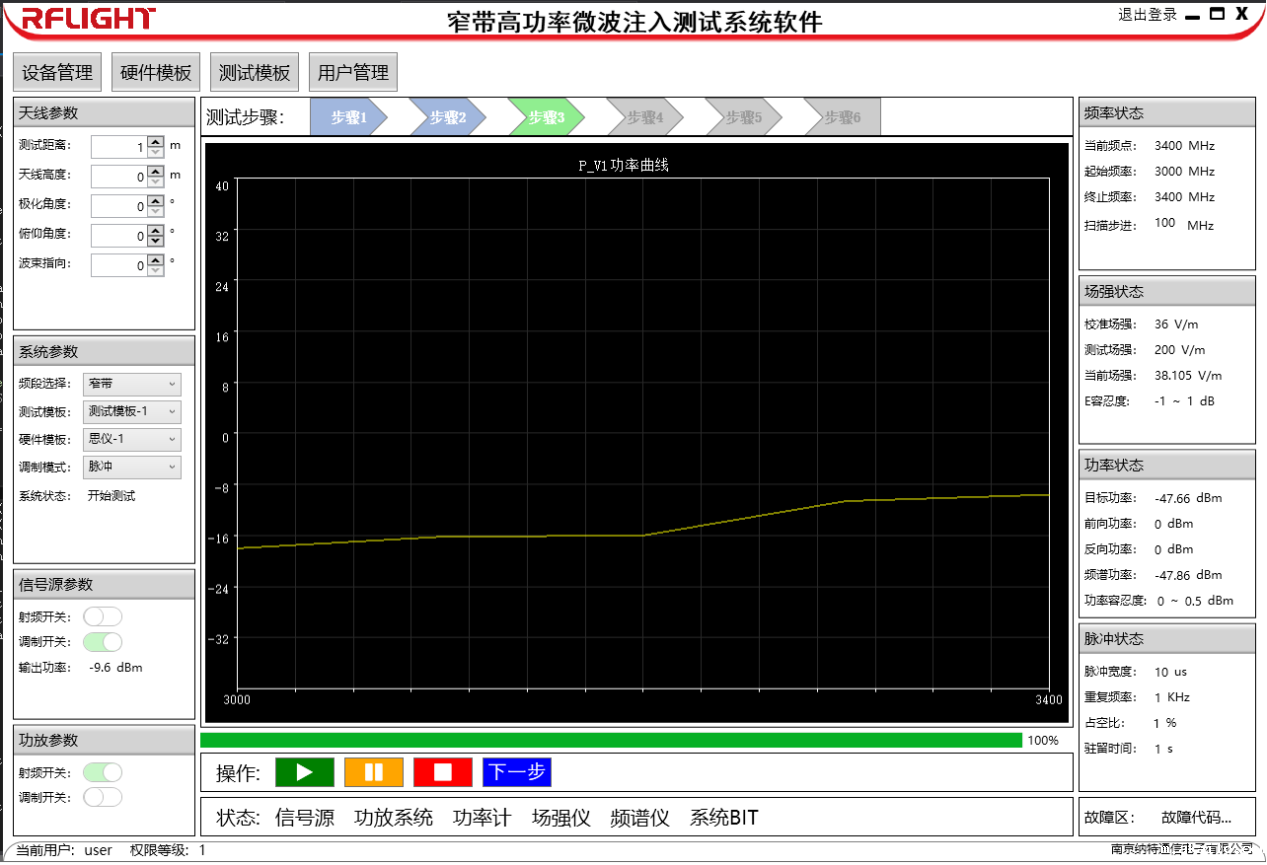

2、将信号源接入耦合模块注入端口，调节信号院功率，使监测端口频响U2=U1，读取注入端电压V1；

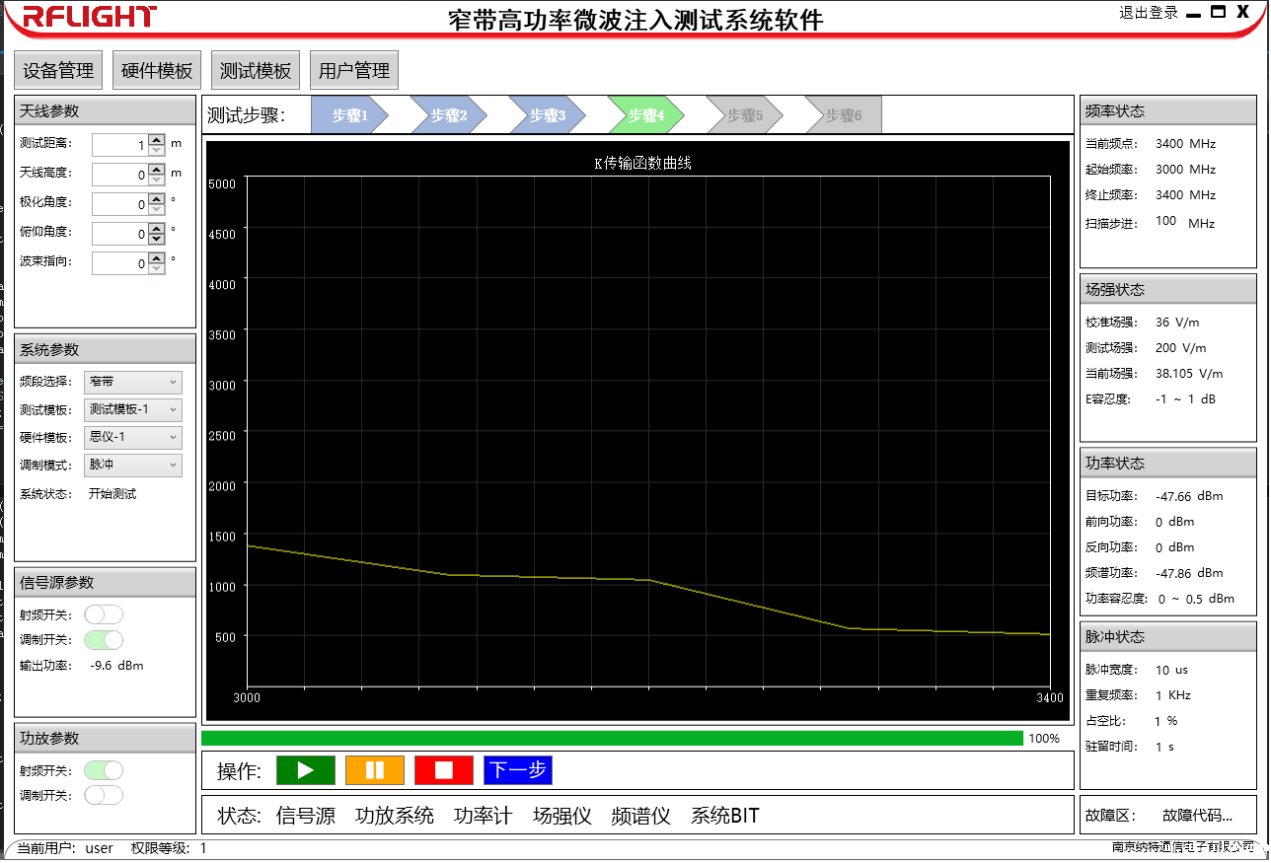

3、根据步骤1和步骤2计算传递函数K，K=E1/V1，K为频率函数；
4、根据外部电磁敏感性场强E2，计算等效注入电压V2=V1*E2/E1,参考步骤2进行V2注入。
