NT-OTA3500A机械搅拌混响室
NT-OTA3500A机械搅拌混响室
NT-OTA3500A机械搅拌混响室
概要描述
NT-OTA3500A机械搅拌混响室提供了一个统计均匀的电磁场环境，借助于统计原理可以用于开展无线电测试，用于表征Sub6GHz和mmWave频段设备的无线通信和天线系统性能，相比较传统OTA测试方案，大大提高测试效率。
应用场景

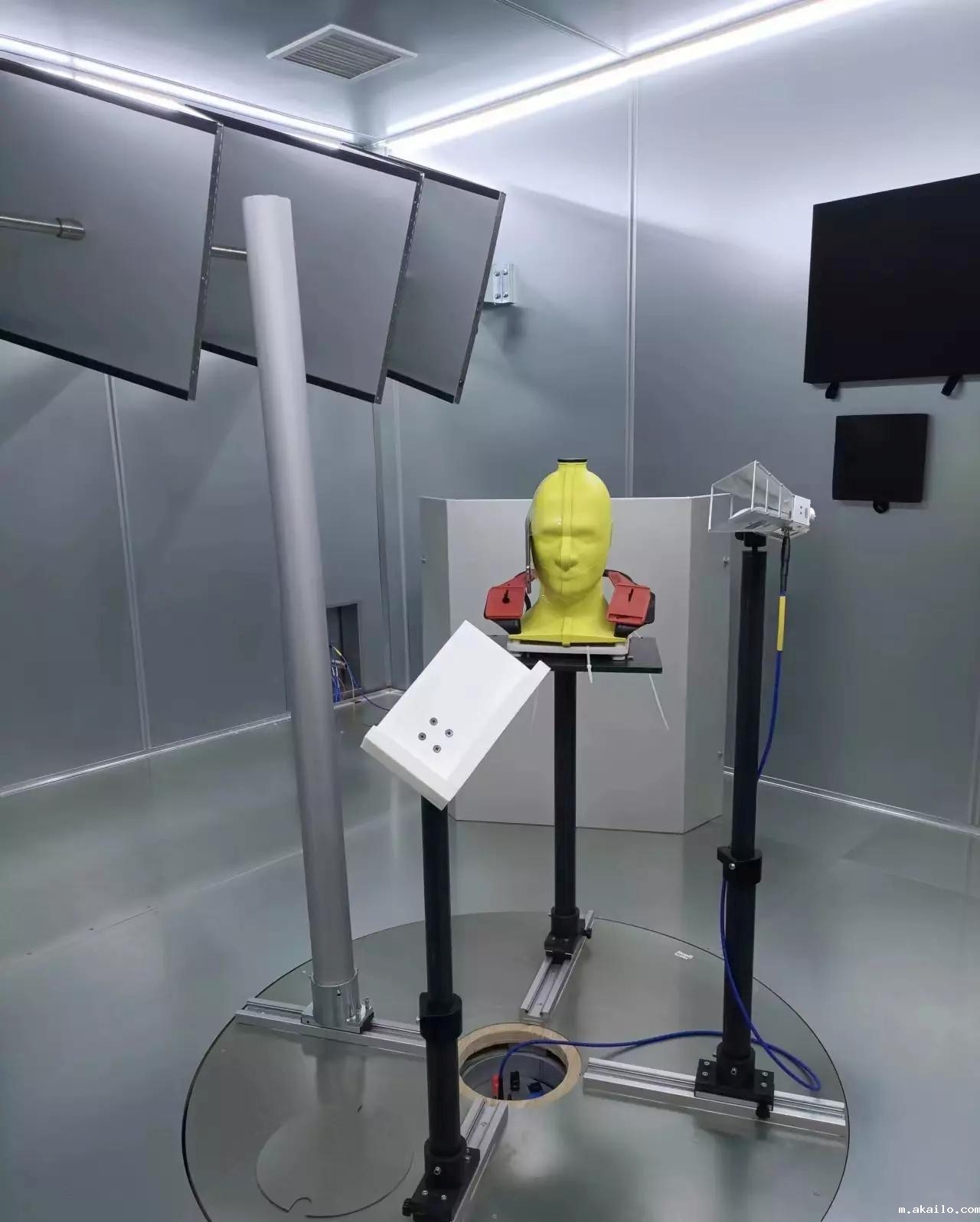

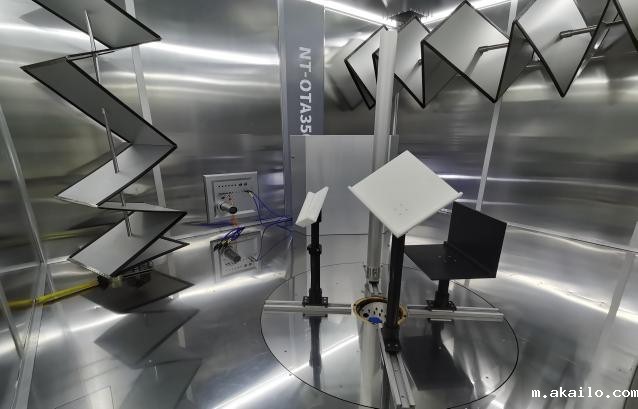

NT-OTA3500A混响室采用水平+垂直Z型搅拌桨，配合DUT一维转台，保证测试区域场强均匀性指标，内部空间尺寸大，可以满足基站天线、智能冰箱及电视机等大尺寸设备全向功率指标测试。
测试能力：
在测试能力上，混响室可以测试无方向性的射频指标，例如TRP、ACLR、杂散辐射、频谱发射模板等。
|
测试能力 |
预计测量时间 |
精度 |
|
TRP |
小于1分钟/频段 |
≤0.3dB |
|
TIS |
小于5分钟/频段 |
≤0.5dB |
|
ACLR |
与TRP同时测试 |
≤1dB |
|
频谱发射模板 |
与TRP同时测试 |
≤1dB |
|
杂散辐射 |
小于5分钟/频段 |
≤1dB |
|
MIMO Throughput |
小于1分钟/频段 |
≤1dB |
主要技术参数
规格型号：
| 型号 | NT-OTA3500A |
| 频率范围 | 300 MHz–67 GHz |
| 测量天线 | 最多支持 4 个天线(4*4MIMO) |
| 300MHz-3.5GHz | |
| 1~20GHz | |
| 20-40GHz | |
| 40-67GHz | |
| 屏蔽性能 | |
| 300 MHz - 6 GHz | 典型值 ≥100 dB |
| 6 GHz - 12 GHz | 典型值 ≥80 dB |
| 功耗 | 典型值 80-140 W (取决于安装的选件) |
| 重量 | 700 kg (取决于安装的选件) |
| 外观尺寸 | W*H*D: 3500*2700*2300 mm |
| 重复性 | 0.1 dB (典型值) |
| DUT供电 | 直流：24V/32V/48V |
| 交流：220V | |
| 外部接口（默认接口） | USB×2，光纤×2，网口×2，射频接口×8 |
