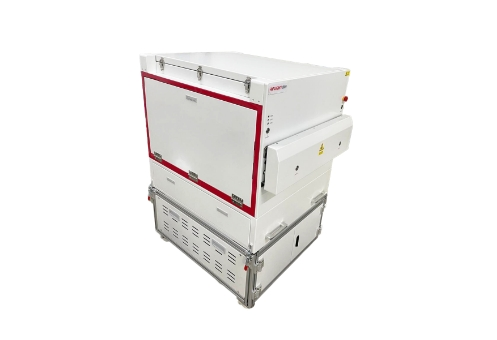

OTA-NTCX100源搅拌混响室
OTA-NTCX100源搅拌混响室
OTA-NTCX100源搅拌混响室
概要描述
OTA-NTCX100源搅拌混响室采用小型化一体式机箱，内部预制多个辐射源，通过射频开关切换实现源搅拌，在测试区域形成统计均匀测试场，用于手机、手表、蓝牙耳机等小型化智能穿戴设备测试，可以实现多个设备并行测试，提高测试效率，非常适合产线批量检测。
应用场景
测试能力：
|
5G Sub-6GHz |
Tx power，RX level,BLER,Sensitivity,EVM,Err Freq |
|
LTE TDD/FDD |
Tx power，RX level,BLER,Sensitivity,EVM,Err Freq |
|
TD-SCDMA |
Tx power，RX level,BER,Sensitivity,EVM,Err Freq |
|
W-CDMA |
Tx power，RX level,BER,Sensitivity,EVM,Err Freq |
|
GMS/EDGE |
Tx power，RX level,BER,Sensitivity,EVM,Err Freq |
|
CDMA2000 |
Tx power，RX level,SER,Sensitivity,EVM,Err Freq |
|
Wi-Fi,802.11ax |
Tx power，RX level,PER,Sensitivity,EVM,Err Freq |
|
Wi-Fi,802.11ac |
Tx power，RX level,PER,Sensitivity,EVM,Err Freq |
|
Wi-Fi,802.11a/b/g/n |
Tx power，RX level,PER,Sensitivity,EVM,Err Freq |
|
Bluetooth |
Classic(1.x,2.x,3.0),Low Energy(4.0,4.1,4.2)and Bluetooth 5.x |
|
Navigation |
GPS,GLONASS,Compass and Galileo |
主要技术参数
技术指标：
| 项目 | 规格描述 |
| 频率范围 | 0.7-6GHz |
| 屏蔽性能 | 典型值 ≥70 dB@ 0.7-6GHz |
| 重量 | 约250kg |
| 内部尺寸 | 565（W）*800（D）*771（H） mm |
| 门尺寸 | 467（W）*305（H）mm |
| 抽屉开合方式 | 气动操作 |
| 并行测试DUT数量 | 4个 |
