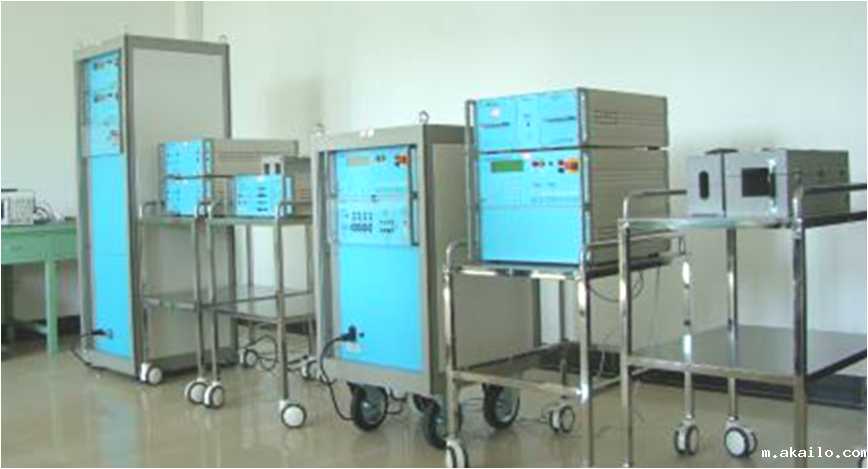

雷电间接效应系统
雷电间接效应系统
雷电间接效应系统
概要描述
亚洲点点app下载安装提供雷电间接效应系统设计方案， 满足《RTCA DO-160G 22章》、《SAE ARP 5412B》、《SAE ARP 5416A》、《MIL‐STD-461》、《GJB8848-2016》等标准雷电间接效应试验要求，产生标准规定的间接效应波形1，2，3，4，5A/5B，6，波形等级满足1级~5级。
应用场景
雷电间接效应系统广泛应用于航天、航空、车辆、船舶以及各种军用装备的电子电器系统的雷电间接效应瞬态感应试验。
主要技术参数
雷电间接效应波形1，4，5A，5B试验系统技术指标：
| 波形1线束测试（短路阻抗Z<0.1Ω） |
| 设置范围：80-4000A，步进1A |
| 最大电流：4000A（+10%~0%） |
| 上升时间：6.4μ s± 20% |
| 半峰值宽度：70μs± 20% |
| 最大电压（开路）：3300V@4000A |
| 波形4 PIN 脚注入（空载 Z > 1000Ω） |
| 上升时间：6.4μs± 20% |
| 半峰值宽度：70μs± 20% |
| 设置范围：70 -3200 V，步进1V |
| 最大电压：3200 V（+10% -0%） |
| 极性：正/负/交替 |
| 波形4 PIN 脚注入（短路Z < 0.1 Ω） |
| 上升时间：6.4μs± 20% |
| 半峰值宽度：70μs± 20% |
| 最大电流：640 A@3200 V (Z = 5Ω)，+10% -0% |
| 波形4线束测试（空载 Z > 1000Ω） |
| 设置范围：70 -1700 V，步进1V |
| 上升时间：6.4μs± 20% |
| 半峰值宽度：70μs± 20% |
| 最大电压：3200 V ，最大电流6000 A (Z = 0.53 Ω)+10% -0% |
| 波形5A PIN 注入（无载 Z > 1000Ω） |
| 上升时间：40μs± 20% |
| 半峰值宽度：120μs± 20% |
| 设置范围：70 - 3200 V，步进1 V |
| 最大电压：3200 V+10% -0% |
| 极性：正 /负/交替 |
| 波形5A PIN 注入（短路 Z < 0.01Ω） |
| 上升时间：40μs± 20% |
| 半峰值宽度：120μs± 20% |
| 最大电流：3200 A@3200 V (Z = 1Ω)+10% -0% |
| 波形5A 线束测试 （短路Z < 0.1 Ω） |
| 设置范围：120 - 10000 A，步进 1 A |
| 最大电流：10000A+10% -0% |
| 上升时间：40μs± 20% |
| 半峰值宽度：120μs± 20% |
| 最大电压 (开路)：1400 V @ 10000A |
| 波形5B PIN 注入（无载 Z > 1000Ω） |
| 上升时间：50μs± 20% |
| 半峰值宽度：500μs± 20% |
| 设置范围：70 - 1600 V，步进1 V |
| 最大电压：1600 V+10% -0% |
| 极性：正 /负/交替 |
| 波形5B PIN 注入（短路 Z < 0.01 Ω） |
| 上升时间：50μs± 20% |
| 半峰值宽度：500μs± 20% |
| 最大电流：1600 A @1600 V (Z = 1Ω)+10% -0% |
| 波形5B线束测试（短路 Z < 0.01 Ω） |
| 设置范围：150 - 5200 A，步进 1 A |
| 最大电流：5000A+10% -0% |
| 上升时间：50μs± 20% |
| 半峰值宽度：500μs± 20% |
| 最大电压 (开路)：500V @5000A (Z = 0.1Ω) |
雷电间接效应波形2，3，6试验系统技术指标：
| 波形2 线束测试（空载 Z> 1000 Ω） |
| 上升时间：< 0.1μs |
| 半峰值宽度：1.3μs± 20% |
| 设置范围：40~5000 V，步进1 V |
| 最大电压：5000 V+10% -0% |
| 极性：正 /负 |
| 波形2 线束测试（短路 Z < 0.1 Ω） |
| 上升时间：< 0.2μs |
| 半峰值宽度：1.3μs± 20% |
| 最大电流：1600A @ 5000 V+10% -0% |
| 波形3 PIN脚注入（空载 Z > 1000 Ω） 1 MHz 、10 MHz |
| 频率：1 MHz 、10 MHz± 20% |
| 衰减：第15波峰值为最大峰值 25% to 75% |
| 设置范围：80 - 3300 V，1 V 步进 |
| 最大电压：3300 V+10% -0% |
| 极性：正 /负 |
| 波形3 PIN脚注入（短路 Z < 0.01 Ω）1 MHz 、10 MHz |
| 频率：1 MHz 、10 MHz± 20% |
| 衰减：第15波峰值为最大峰值 25% to 75% |
| 最大电流：128 A @3200 V+10% -0% |
| 波形3 线缆感应（短路Z < 0.01 Ω）1 MHz |
| 频率：1 MHz± 20% |
| 衰减：第15波峰值为最大峰值 25% to 75% |
| 最大电流：300 A @ 5700 V+10% -0% |
| 波形3 线缆感应（短路 Z < 0.01 Ω）10 MHz |
| 频率：10 MHz± 20% |
| 衰减：第15波峰值为最大峰值 25% to 75% |
| 最大电流：75 A a@4500 V+10% -0% |
雷电间接效应脉冲群（波形3，6）试验系统技术指标：
| 测试时间：1 s ~ 29999s | ||
| 脉冲群重复率 | 最快每2s产生24个脉冲群(20个脉冲) | 1 MHz、 10 MHz |
| 幅值：1 MHz & 10 MHz | 主波A1 = 80 V ~3300 V，从波A2 =主波A1 的50 % or 100 % | |
| 幅值：0.25/4 us | 主波A1 = 100 V ~4800 V，从波A2 =主波A1 的50 % or 100 % | |
| 脉冲宽度 | 20us ~10ms | |
| 雷波群长度 | 0.01s ~2.00 s | |
