雷电直接效应系统

概要描述

亚洲点点app下载安装提供雷电直接效应系统设计方案，其中包括雷电冲击电压试验系统、雷电冲击电流试验系统及雷电整机试验系统。雷电冲击电压试验系统满足《GJB3567-1999》、《SAE ARP5412B-2013》、《RTCA DO160G-2010》等标准试验要求，产生标准规定的雷电压A、B、C、D波形，也能够满足《GJB1389A-2005》和《GJB8848-2010》标准中地面电场上升率要求。

产品描述技术指标

产品优势

雷电冲击电流试验系统满足《GJB3567-1999》、《SAE ARP5412B-2013》、《RTCA DO160G-2010》标准试验要求，产生标准规定的雷电流A、Ah、B、C、C*、D波形，试验波形连续可调，也能够满足《GJB1389A-2005》和《GJB8848-2010》标准中地面磁场上升率要求。雷电整机试验系统能够满足《SAE ARP5416》等标准试验要求，产生标准规定的A波和H波，进行整机、整车级雷电直接效应试验。

应用场景

雷电冲击电压试验系统适用于地面、航天及航空装备的全尺寸缩比模型雷电附着点试验、扫掠通道附着试验、电晕流光试验和地面电场效应试验等。

雷电冲击电流试验系统适用于地面、航天及航空装备的大尺寸结构的雷电流试验、风机叶片雷电流试验和地面磁场效应试验等。

雷电整机试验系统适用于地面、航天及航空装备雷电直接效应引起的间接效应试验，系统更灵活，机动性强。

主要技术参数

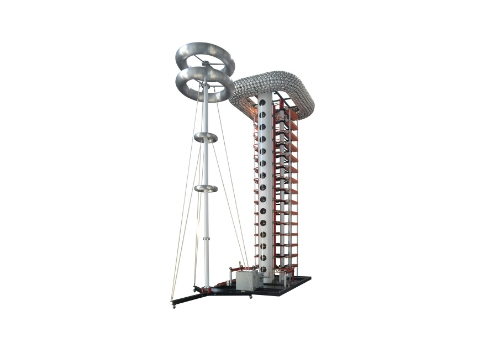

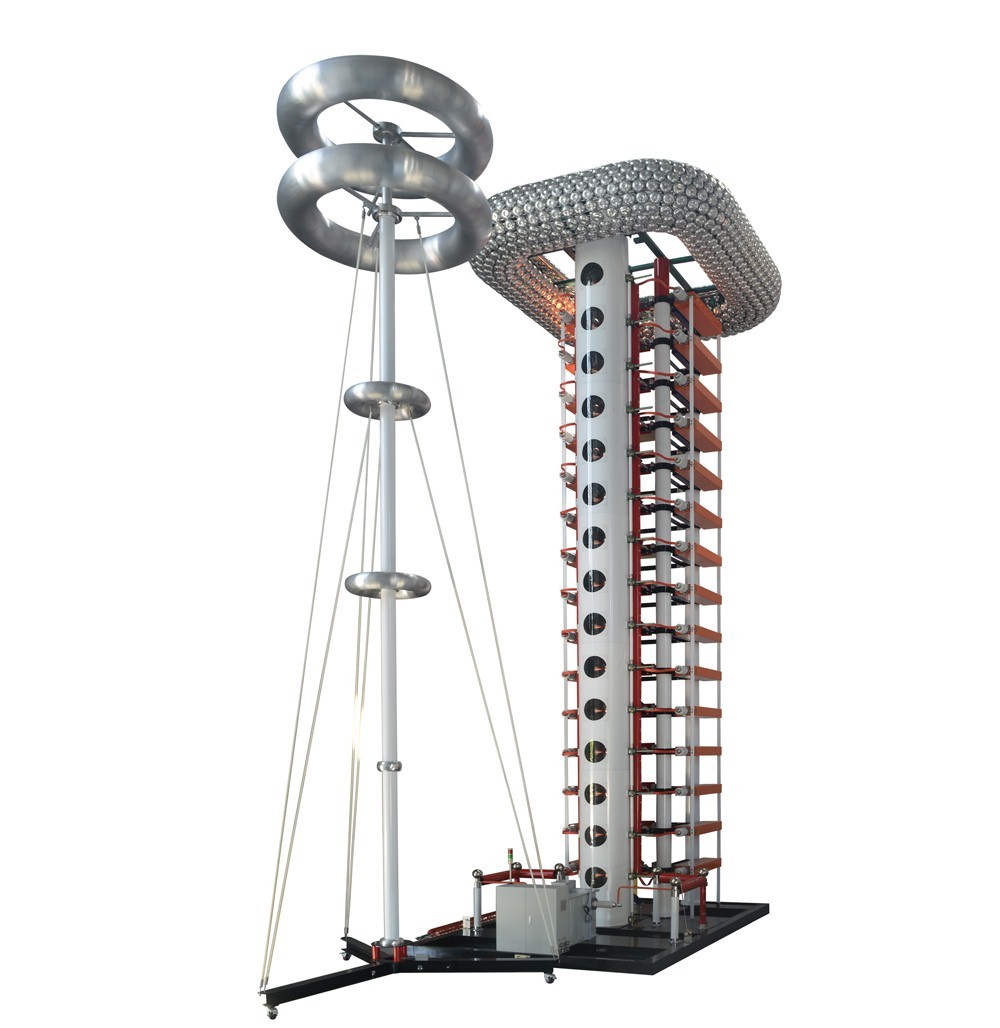

雷电冲击电压试验系统技术指标：

输出波形	波形A	波形B	波形C	波形D
波前时间	1000（+500）kV/μs	1.2μs±20%	2μs±20%	50~250μs
衰减时间	——	50μs±20%	——	大于2000μs
峰值效率	80%以上	90%以上	80%以上	60%以上
级电压	200kV
级数	15级
电压等级	3000kV
放电开关	铜球，三间隙点火
开关形式	直线驱动0~100mm可调，精度0.1mm
波形形成方式	采用多级Marx发生器结构
使用电源	AC220V 100A
充电电压	20~200kV
充电极性	正/负
电压测量	弱阻尼分压器
注：可根据客户需求进行定制。

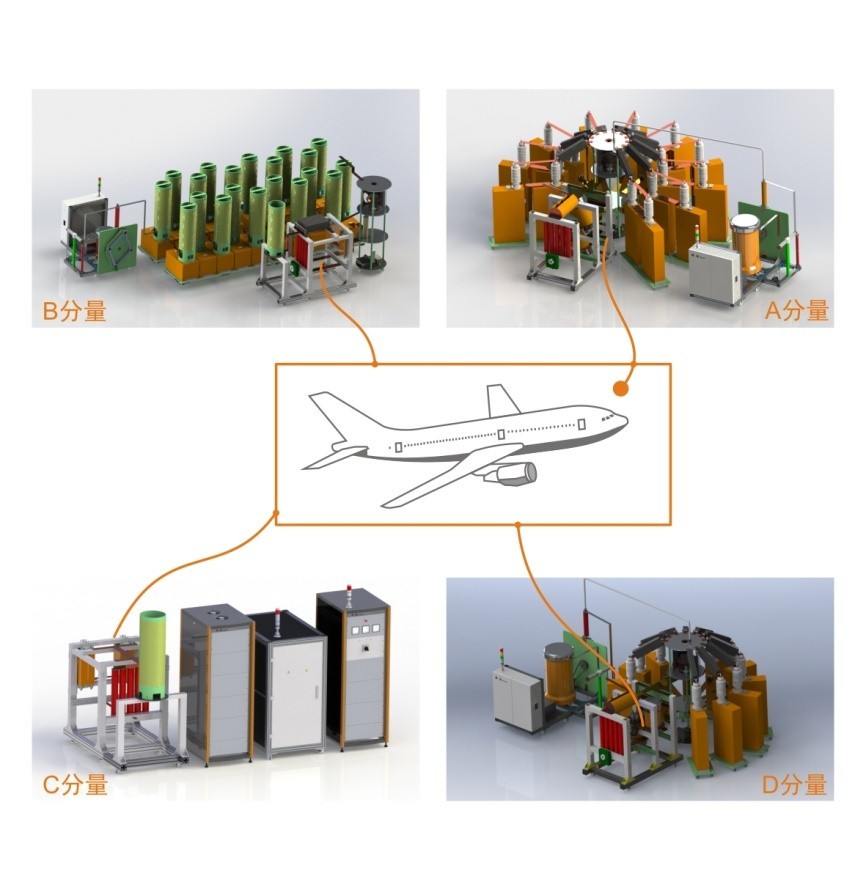

雷电冲击电流试验系统技术指标：

雷电流A波	（1）电流峰值：200kA±10%；
	（2）作用积分：2×106A2·s±20%（在500μs内）；
	（3）上升沿时间（10%~90%）：≤50μs；
	（4）电流衰减到波峰1%时间：≤500μs；
	（5）单向/震荡。
雷电流Ah波	（1）电流峰值：150kA±10%；
	（2）作用积分：0.8×106A2·s±20%（在500μs内）；
	（3）上升沿时间（10%~90%）：≤37.5μs；
	（4）电流衰减到波峰1%时间：≤500μs；
	（5）单向/震荡。
雷电流B波	（1）平均电流幅值：2kA±10%；
	（2）最大电荷量：＜10C±10%；
	（3）持续时间：≤5ms；
	（4）单向方波，或用指数或线性衰减电流代替。
雷电流C波	（1）电流幅值：200A~800A；
	（2）电荷量：200C±20%；
	（3）持续时间：0.25-1s；
	（4）单向方波，或用指数或线性衰减电流代替。
雷电流C*波	（1）平均电流幅值：≥400A；
	（2）持续时间：组合波形驻留时间减去5ms；
	（3）组合波形持续时间：1-50ms。
	（4）单向方波，或用指数或线性衰减电流代替。
雷电流D波	（1）电流峰值：100kA±10%；
	（2）作用积分：0.25×106A2·s±20%（在500μs内）；
	（3）上升沿时间（10%~90%）：≤25μs；
	（4）电流衰减到波峰1%时间：≤500μs；
	（5）单向/震荡。
注：可根据客户需求进行定制。

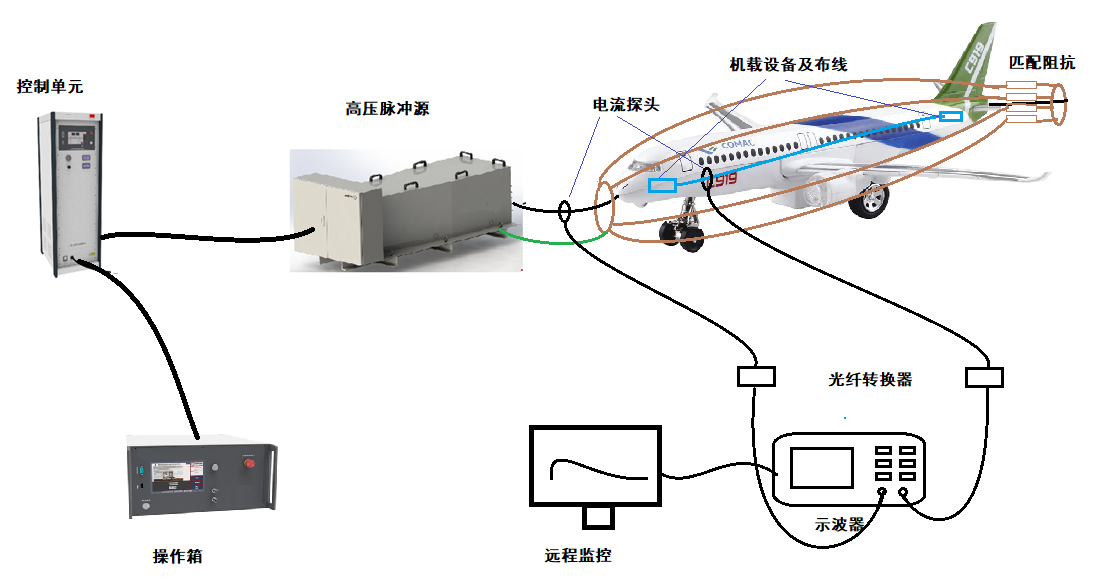

雷电整机试验系统技术指标：

A波系统技术指标	（1）上升沿时间：0.24μs±20%；
	（2）半峰值宽度：4μs±20%；
	（3）输出电流峰值：≥230A，带30μH负载；
	（4）充电电压：：100kV；
	（5）充电方式：并联充电串联放电。
H波系统技术指标	（1）上升沿时间：6.4μs±20%；
	（2）半峰值宽度：69μs±20%；
	（3）输出电流峰值：最大3.2kA，带负载30μH；
	（4）充电电压：70kV；
	（5）充电方式：并联充电串联放电。
注：可根据客户需求进行定制。
