静电放电测试

概要描述

ESD代表静电放电。许多材料可以导电并积累电荷。ESD 是由于摩擦带电（材料之间的摩擦）或静电感应而发生的。每当发生这种情况时，物体都会在其表面形成固定电荷（静电）。当这个物体放置得太靠近另一个带电物体或材料时，电压差会导致电流在它们之间流动，直到恢复电荷平衡。因此，可以将静电放电定义为两种带电材料或物体之间由接触、短路或电介质击穿引起的瞬时电流流动。

产品描述技术指标

产品优势

人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。NT-ESD是一款较先进的智能型静电放电发生器，输出电压30 kV，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照 EN/IEC 61000-4-2 等要求精确地模拟静电放电脉冲干扰，根据人体工程学设计。LCD触摸屏简单易操作，电源可选择AC与电池盒，RC模块可更换，内置温度湿度计，确保了在各种测试场合使用的可靠性。

应用场景

人体工程学设计；
LCD触摸屏控制；
温湿度记录和保护；
自动极性转换；
放电模块可互换，自动识别；
内置标准测试程序库；
智能检测空气放电失效性。

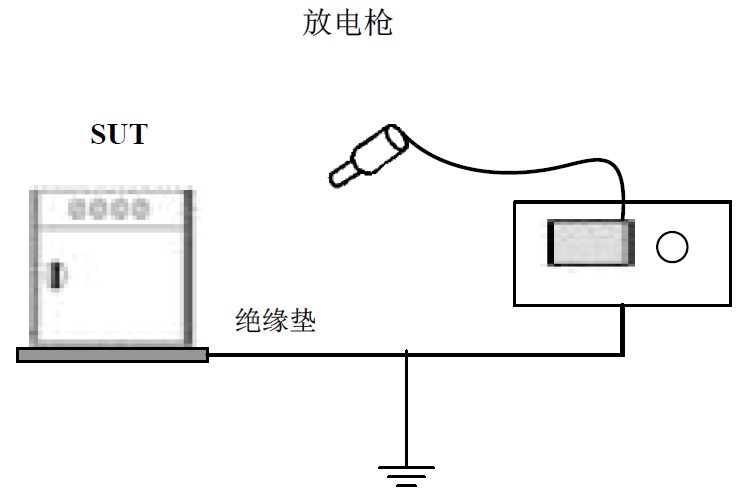

ESD测试典型测试布局，见图

主要技术参数

系统配置：

序号	名称	型号	规格描述	厂家	数量
1	静电放电模拟器	NT-EDS 30V	接触放电 200V-30,000V(±5%) 空气放电 200V-30,000V(±5%)	RFLIGHT	1
			脉冲重复频率单次/0.1/0.2/0.5/1/2/5/10/20Hz
			保持时间大于5S 极性正、负
			接触放电模块 150pF/330ohm 上升时间 0.7-1ns±25%
			执行标准：IEC61000-4-2、ISO10605
2	静电放电桌及配套	NT-ESDTable	包含静电放电桌，垂直耦合板，水平耦合板等。	RFLIGHT	1
