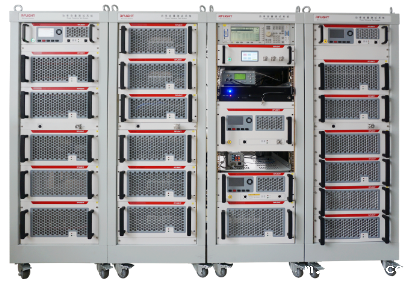

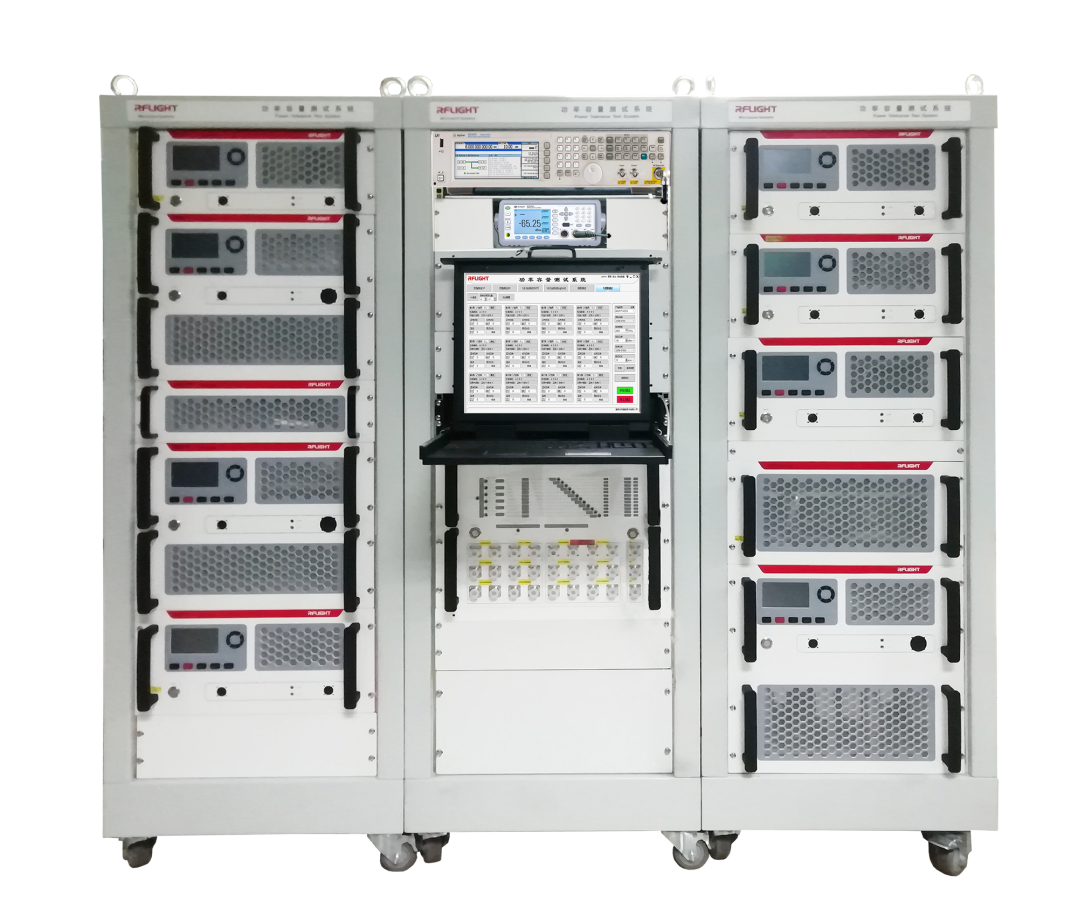

功率容限测试系统

概要描述

功率容限测试是考查元器件对于最大输入信号所引起的热能不会引起问题干扰的最大承受限度。主要用于检验无源器件的设计和工作制造的重要检测技术，它通过射频信号经功率放大器放大后，器件性能是否恶化（主要是驻波性能），来判别器件耐高峰值功率性能好坏。不断增多的大功率使得无源器件承受的功率负荷越来越重，因此而产生系统干扰的概率不断提升，为了保障系统的通信能力和通话质量的需求，从源头上减少系统干扰，有必要对无源器件进行功率容限测试。

产品描述技术指标

应用场景

射频元器件功率HTOL测试，作为一项严酷的应力测试，通过模拟老化和功率负荷加速激发故障来验证器件运行寿命，已广泛应用于陶瓷/介质滤波器，隔离器，衰减器、电阻等可靠性测试。

产品特点：

系频率范围最高达1～40GHz（可扩展）
同时测试通道数达12通道（可扩展）
功率容量达10kW （可扩展）
高精度功率控制：±0.1dB
高精度温度监控：±0.2°
高稳定性运行：1000h运行
图形用户界面控制（GUI）
紧凑型19英寸机柜设计

产品特性

测试频段可覆盖698 MHz - 2700 MHz
支持连续波、脉冲波、调制信号功率容限测试
支持EGSM、CDMA、WCDMA、LTE等各种调制信号
支持多载波输入
灵活多变的组合方式
高可靠性设计，满足不间断使用需求
通过软件控制，轻松实现被测试件的功率容限测试及飞弧测试，可自动存储测试数据形成测试报告
平均功率：+40 dBm ~ +60 dBm(1kW)
峰值功率：+40 dBm ~ +70 dBm（10kW）

主要技术参数

系统配置：

名称	型号	描述
信号发生器	N5173B	模拟信号源，9kHz-40GHz，含步进衰减器、模拟调制、脉冲调制和机柜安装件
功率计主机	N1914A	双通道功率计
功率计探头	E9304A	10kHz-6GHz，-60dBm至+20dBm
功率计探头	L2054XA	平均值功率探头，10MHz-40GHz,-70～+20dBm功率探头
功率放大器组	NTWPA-XXX	根据客户频率、功率要求定制功率放大器组
